  15.03.2009


Sachverständig

im Bäder- und Saunawesen



Nach fast 10 Jahren wurde die ON M 6216 "Schwimm- und Badebecken - Anforderungen an Beckenhydraulik und die Wasseraufbereitung" - mit einigen wichtigen Neuerungen - neu heraus gegeben.

Aber auch die EN 15288 und andere Bestimmungen werden in der zukünftigen Planung, Errichtung und im Betrieb besonders zu beachten sein.

Mehr zu diesem Thema...

zur Infobox hinzufügen

  04.04.2008 | Apr.04, 08



Bad Gleichenberg

PfeifferPartner did the testings by dying and deinking all indoor and outdoor pools in accordance to the water treatment capacities. The results have been positive throughout all pools - done in stainless steel.



Becken in Edelstahl auch bei 3.000 mg Chlorid pro Liter.



Other Details

> Contact PfeifferPartner

zur Infobox hinzufügen

  09.11.2007 | Nov 09, 07


NÖ. Baupreis 2007

PfeifferPartner hat "..als Planer einen wesentlichen Beitrag geleistet.." Die Verleihung des Anerkennungspreises für das Sole Felsen Bad Gmuend erfolgte durch LH Dr. Erwin Pröll am 21.11.2007 im Schloss Haindorf.

Details

> Contact PfeifferPartner

zur Infobox hinzufügen

  01.11.2007 | Nov 01, 07


bsw award 2007

PfeifferPartner reached the silver medal for the most beautiful Spa and Wellness project in the Hotel category. Pfeiffer+Partner erhält die Silbermedaille in der Kategorie Hotelbäder. Die Silbermedaille wurde anlässlich der aquanale 2007 in Köln verliehen.

Details

> Contact PfeifferPartner

zur Infobox hinzufügen

Infokorb

Beckenkopf | Überlaufrinne
What would you like to see ?!







"..qW = L / SEC x M1...Querschnitt ist daher

... Rinnenbreite ist daher...

...Rundumlaufende Überlaufrinne....

...88 Ablaufstutzen im Becken 13... DN 100...

...Ja, so ist das eben...und deshalb fordern wir...

...Tut uns leid um Ihre Gestaltung...

...Da hätten Sie sich früher informieren müssen....

...Aber anders geht das auch nicht ...

Und: Das mit Ihren Wünschen und Vorstellungen..?...

....haben wir noch nie so gemacht...

....Standard-Details zu den Rinnen entnehmen Sie

aus den einschlägigen Katalogen....

....Was anderes gibt`s nicht !.

...."



Wenn Sie das so ähnlich schon einmal gehört haben,

haben Sie auf diesen Seiten Ihren Partner gefunden.



PfeifferPartner bietet eine einzigartige Kombination aus

Fachwissen, Erfahrung und Kreativität.











What would you like to see ?!







PfeifferPartner ShortCut

|> Überlaufrinne







PfeifferPartner ShortCut

|> Rinnenumschaltung







zur Infobox hinzufügen

What would you like to see ?!



PfeifferPartner bietet aus 20 Jahren Erfahrung

kreative und machbare Lösungen,

solide technische Grundlagen und

seriöse Zahlen für Investitionen und Betrieb.

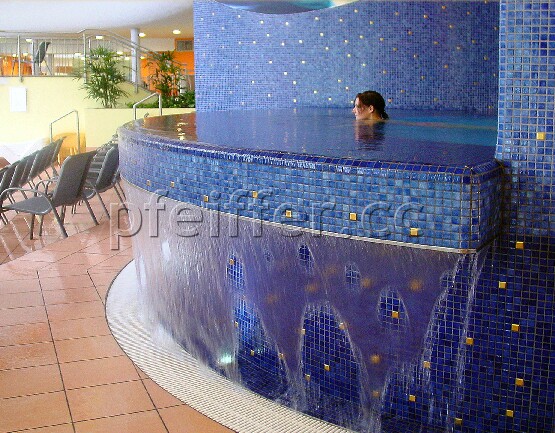

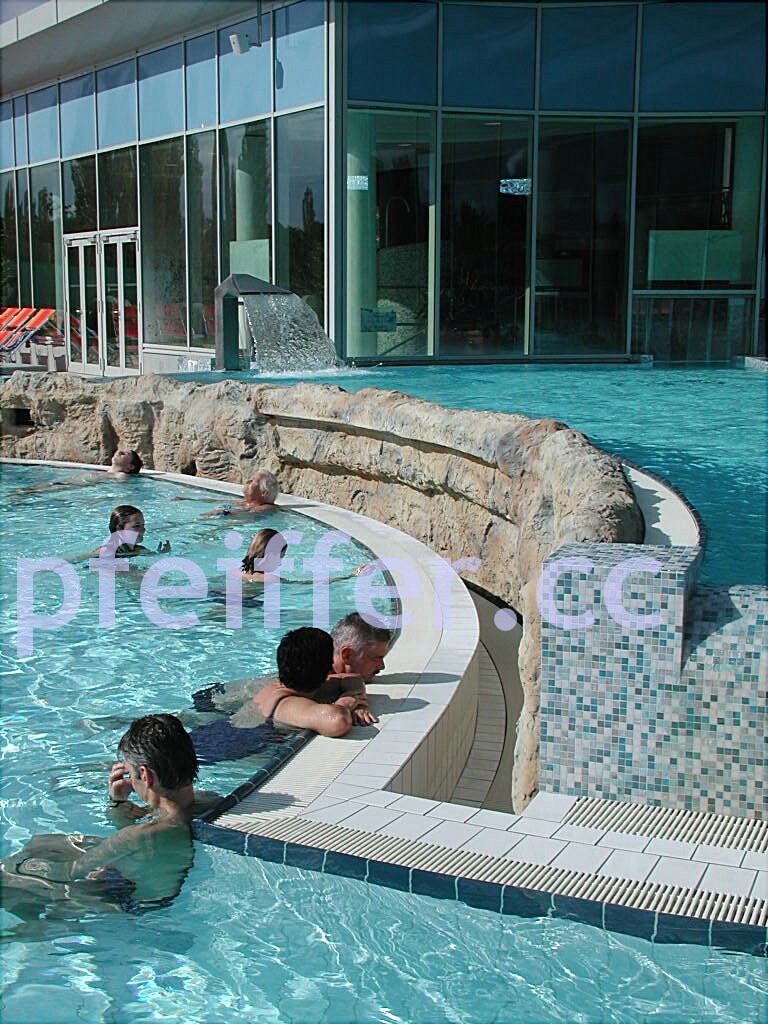

Der Beckenkopf ist der sichtbarste Funktionsteil

des Beckens und wird vom Besucher subjektiv

in einem hohen Maß wahrgenommen.



Beckenkopf und Überlaufrinne sind deshalb der

architektonisch "wertvollste" Teil unserer Beckenanlagen.



Beckenkopf und Überlaufrinne bestimmen

daher

wesentlich die gewünschte Anmutung und

realisierbare Erscheinung der einzelnen Becken.





Die bädertechnische Bedeutung der Überlaufrinne ist gross.



Die gestalterische Vielfalt an Rinnensystemen ist variantenreich.





Im üblichen Spannungsfeld



| Architektur

"..Ich will nur eine Überlauf-Kante sehen. Alles spiegelglatt.

Sonst nichts ! Und im Becken 13 muss formal alles schlank sein.

36 CM Rinnenbreite können wir nicht akzeptieren..

| Statik

Wie soll ich einen 100er Stutzen aus dem Rinnenablaufdetail mit 45 ° mit

ausreichender Überdeckung in der gewünschten Wandkonstruktion unterbringen ?...

Wer soll das wie dicht in die Schalung einbringen..

| Gebäudetechnik

Wo sollen wir Entwässerungsleitungen installieren, wenn dauernd irgendwelche

"Rinnenleitungen" mit [auch] definiertem Gefälle durch die Gegend fahren ?!

| Ausführungsplanung + Ausschreibung

Soll die Hydro-Isolierung unter

dem Fliesenstein nach oben gezogen werden ?  Wenn ja, wie weit ?

Wie erfolgt die dichte Anbindung an die Beschichtung der Beckenumgänge ?

| Investor

Der Beckenkopf ist sehr schön - aber zu teuer.

Das Detail kommt 88 mal in den Schnitten vor !

| Betriebsführung

Wir wollen einen Parallel-Rost, sonst flutet der Bereich X den Umgang..."



liefert PfeifferPartner im Team

Planung, Investment, Errichtung und Betriebsführung

fachspezifische Informationen, Details, Kostenwahrheit und

praktische Umsetzung zu den fachlichen und wirtschaftlichen

Details aller Fachbereiche der Bädertechnik.















Die Auswahl des Beckenkopfes,

seiner Erscheinung und seiner

Konstruktion ist jedenfalls innerhalb einer

intensiven Abstimmung mit der Architektur,

den Planungspartnern, den Investoren und

der Betriebsführung vorzunehmen.







" Planung und Realisierung

einwandfreier Bädertechnik sind daher

insbesondere auch fachübergreifend

interaktiv und müssen bereit sein,

laufend Fachwissen und Erfahrung in

die jeweilige Planungsgemeinschaft und

für das gemeinsame Erreichen des

definierten Zieles einzubringen. "

(C) Karl Pfeiffer















PfeifferPartner bietet eine einzigartige Kombination aus

Fachwissen, Erfahrung und Kreativität.



Deshalb sind wir - abseits aller Katalog-Vorgaben - immer offen für Neues.

















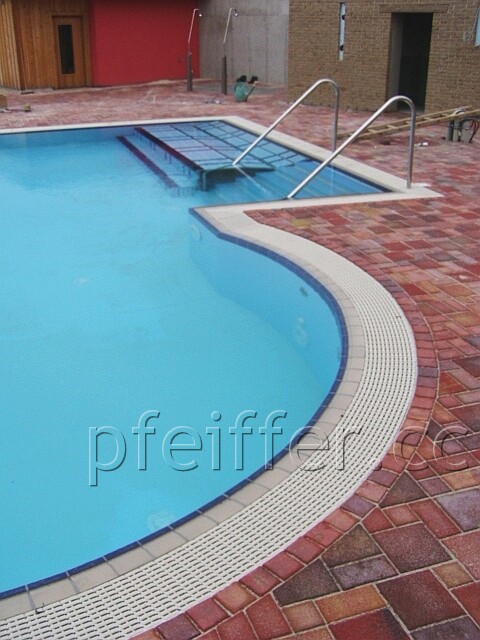

Ein gutes Beispiel ist die - in zahlreichen

Gesprächen gemeinsam mit dem

Architekten Martin Kohlbauer entwickelte

Konstruktionen eines Beckenkopfes.

















Oder eine neue Rinne für einen

Strömungskanal für die

Gollwitzer Architekten und Archipol+Architekten



oder die Entwicklung eines "American Riser Sytems !"

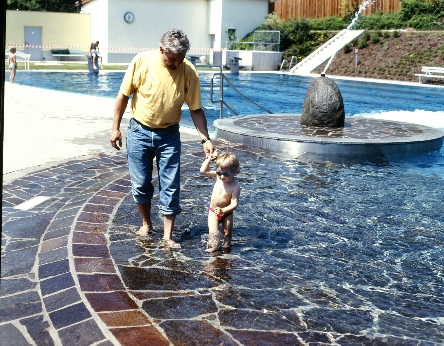

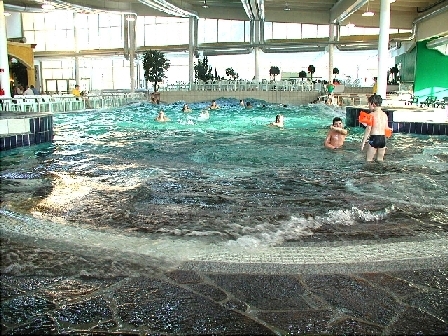

Oder der von PfeifferPartner

entwickelte und sehr erfolgreich und

dutzendfach in Varianten realisierte

Natursteinstrand.





































zur Infobox hinzufügen

PfeifferPartner ShortCut Überlaufrinne



In unserer Bädertechnik sind Beckenkopf und Überlaufrinne

Anfang und Ende des Wasseraufbereitungskreislaufes.



Ähnlich der Statik haben auch die Dimensionierung der Bädertechnik,

ihrer Zusammenhänge und Funktionen zahlreichen, in sich

zusammenhängenden und unabdingbaren Kriterien zu gehorchen

und müssen nach Abstimmung auch realisierbar und betreibbar sein.



Der Beginn der Überlaufrinne ist immer die Überlauf-Kante.

In öffentlichen Bädern ist eine rundumlaufende Überlaufrinne gefordert.

Ausnahmen sind dabei nur bedingt möglich.



Das Wasser des Badebeckens („das aufzubereitende Wasser“) läuft

kontinuierlich über durch das eingeströmte Reinwasser (auch ohne Badebetrieb),

Verdrängung von Beckenwasser durch die Badebesucher, und durch

Schwallwasser (zB durch Wellen bei einer Massagebucht).

Über die Überlaufrinne und eine zumeist begleitende Sammelverrohrung

wird das aufzubereitende Wasser in das Ausgleichsbecken geführt.



Überlaufrinnen können – je nach Beckenwerkstoff –

unterschiedlich aufgebaut sein.

Generell verfügen sie über eine Überlaufkante und einen

dahinter liegenden Raum zur Sammlung und Ableitung des Beckenwassers.

Zumeist werden Überlaufrinnen mit Abdeckrosten versehen.



Je nach Ausbildung der Überlaufkante und der Form der Rinne

unterscheidet man verschiedene Überlaufrinnen.

Nachstehende beispielhafte Formen "aus dem Lehrbuch" können je

nach Gestaltung und Architektur durch Breite, Tiefe oder Ausbildung

der Anschlussgefälle variieren.



Achtung ! > Die Ablaufstutzen zur Rinnenentwässerung sind

[noch] nicht eingetragen !

Anzahl, Art, Schnitte, Einbindung in die Hydro-Isolierung, die

Beschichtung/Isolierung selbst und alle sonstigen zahlreich

notwendigen Details sind innerhalb des Planungsteams

unbedingt abzustimmen !















Wiesbadener Rinne

tiefliegend und offen





























Wiesbadener Rinne

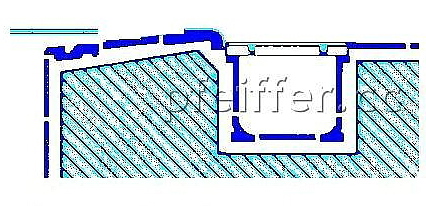

Finnische Rinne

tiefe Form

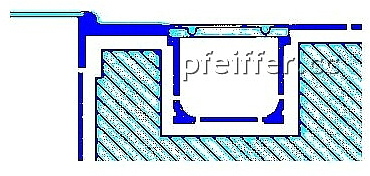

Zürcher Rinne

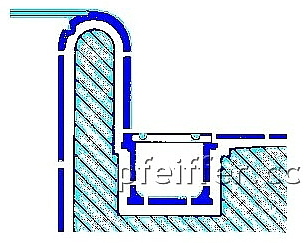

St. Moritzer Rinne



























zur Infobox hinzufügen

PfeifferPartner ShortCut Rinnenumschaltung













Beckenkopf und Überlaufrinnen

sind Teil des Kreislaufes

der Aufbereitung des Badebeckenwassers.



Beckenkopf und Überlaufrinnen schliessen

an die Beckenumgänge an.

















Durch entsprechende Gefälleführungen und Entwässerungen

[Schlitzrinnen, Bodenabläufe] sollte von vornherein vermieden werden,

daß Abwasser aus der Reinigung und Desinfektion der Beckenumgänge

in die Überlaufrinne und über das Ausgleichsbecken in den

Wasseraufbereitungskreislauf gelangt.



Gelangen Reinigungsabwässer in den Wasseraufbereitungskreislauf

wirkt sich dies auf die Anlagen der Wasseraufbereitung,

insbesondere auch negativ auf die Qualität des Badebeckenwassers aus:



Die Reaktion des Chlors mit den Inhaltsstoffen

[zB Tensiden] des Reinigungsabwassers führt dabei zu Verbindungen,

welche Schleimhautreizungen und den unangenehmen

„Hallenbadgeruch“ verursachen.



Zur Vermeidung des Eintrages von Reinigungswässern

in die Wasseraufbereitung ist eine sog „Rinnen-Umschaltung“ vorgesehen:



Dabei wird die Wasseraufbereitungsanlage

ausser Betrieb genommen, die Wasserführung der Rinne(n)

in das Ausgleichsbecken wird unterbrochen und die [Ab-]Wasserführung

in die Kanalisation umgeleitet.



Ab dann erfolgt die Ableitung von

- erwartungsgemäss chemikalien-behafteter Reiningungswässer

zwar über die Rinne - aber eben nicht in das Ausgleichbecken -

sondern in den Schmutzwasserkanal.

Der Genehmigungsumfang der Einleitung betrieblicher Abwässer

ist individuell abzustimmen.

Ebenso, ob das Abwasser über eine Hebeanlage in den

Schmutzwasserkanal gepumpt werden muss.



Bei Reinigung und Desinfektion der Beckenumgänge muss

die Entwässerung der Überlaufrinne zur Schmutzwasser-Kanalisation erfolgen und

vor Wieder-Inbetriebnahme der Wasseraufbereitungsanlage und

vor Wieder-Umschaltung auf den Normal-Betrieb muss die

Überlaufrinne gründlich ausgespült werden.



Die Absperrorgane der Rinnen-Umschaltung

befinden sich in den Technikräumen.

Der Betrieber erteilt Auskunft über die Umschaltung oder stellt einen

Fachkundigen zur Umschaltung bei oder die Umschaltung wird

[zB durch Schlüsselschalter] automatisiert.



Auskünfte über Lage und Bedienung der Umschaltung

sollten schriftlich an das jeweilige Reinigungspersonal

getätigt werden [>Hinweispflicht!] und auch schriftlich

[Dienstanweisung an Personal] weitergegeben werden.

Dies ist deshalb so wichtig, weil Reinigungsarbeiten zumeist

während der Nachtstunden erfolgen, und zunehmend externes

und daher wechselndes Personal eingesetzt wird.





































Die Wieder-Umschaltung in den Normal-Betrieb

darf nach Reinigung der Beckenumgänge und Spülung der Rinnen

keinesfalls vergessen werden !

Ansonsten wird bei Normalbetrieb das Beckenwasser

nicht in das Ausgleichsbecken sondern in den Kanal befördert,

was bedeutet, dass das Becken in den Kanal entleert wird.



Dies kann zu unangenehmen Überraschungen am nächsten Morgen führen...
